Varianten des WZ Bodenanker­systems

WZ Bodenankersystem

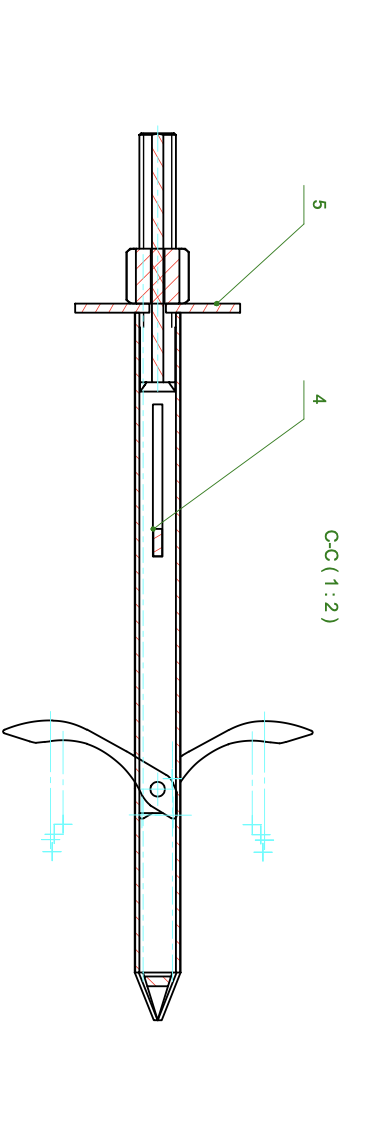

WZ I ®

  • Material: Spezialstahl 17131- 16MnCr5
  • Durchmesser Anker ohne Deckel (eingefahren): 30 mm
  • Durchmesser Anker ohne Deckel (ausgefahren): 175 mm
  • Längenvarianten: 450 mm,
    800 mm oder 1000 mm
  • Zugfestigkeit: mind. 17 kN (3821751.25 lb)
WZ Bodenankersystem
WZ Bodenankersystem

WZ II ®

  • Material: Spezialstahl 17131- 16MnCr5
  • Durchmesser Anker ohne Deckel (eingefahren): 30 mm
  • Durchmesser Anker ohne Deckel (ausgefahren): 175 mm
  • Längenvarianten: 530mm,
    800 mm, 1000 mm
  • Zugfestigkeit: mind. 34 kN (7643502.51 lb)

WZ Bodenankersystem

Die angegebenen Zugfestigkeiten sind die erzielten Mindestergebnisse der unter Aufsicht des TÜV Thüringen vollzogenen Prüfverfahren. Je nach Boden- und entsprechender Anlagestruktur der Gegenflächen können hier sogar noch deutlich höhere Werte erzielt werden. Die Beschaffenheit des Traggrunds kann erhebliche Auswirkungen auf die benötigte Ausführungsvariante haben und ist daher im besten Fall vorher mitzuteilen. Eine individuelle Anpassung an benötigte Zugkräfte ist darstellbar nach Absprache.
